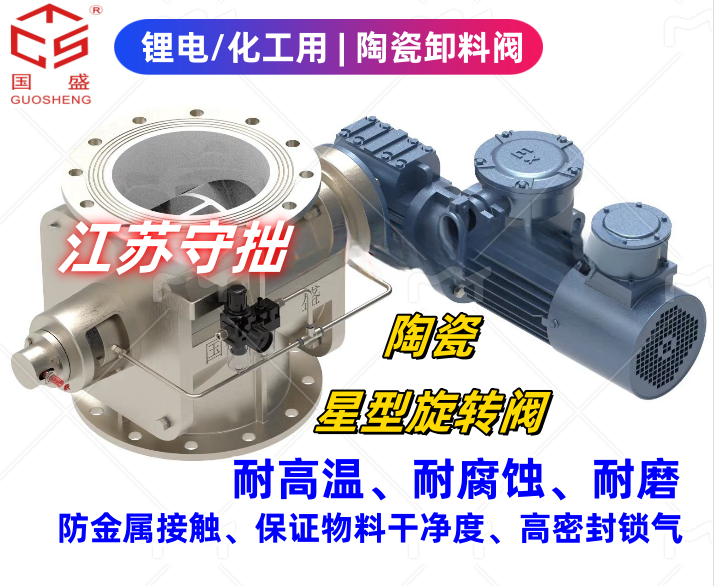

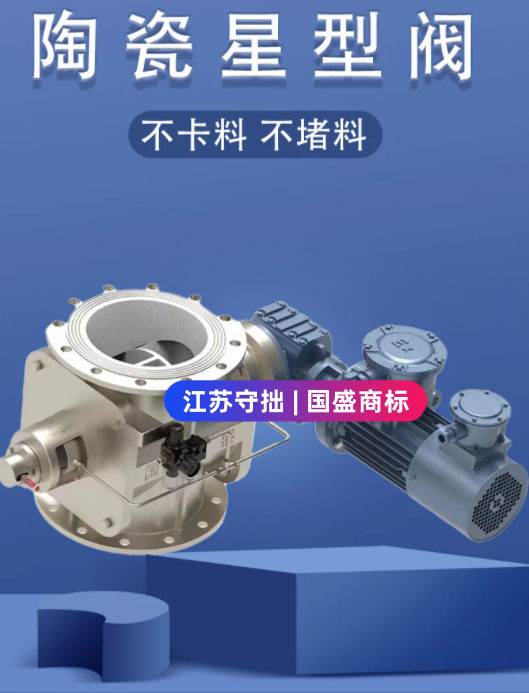

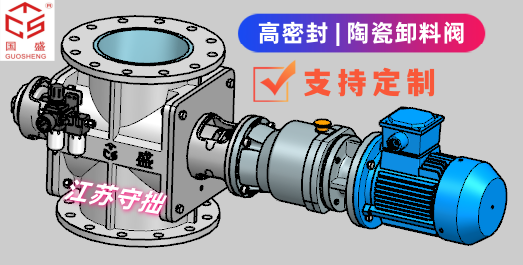

　　陶瓷星型旋转阀：

　　主要结构：外壳金属;物料接触部分：内衬陶瓷(也可全陶瓷、尼龙、四氟、特氟龙等)。

　　主要用于输送锂电池正极材料、磷酸铁锂、三元材料、化工、制药等。

　　特点：耐高温、耐磨、使用寿命长。

　　技术研发于2015年，批量生产于2017年，2020年更新第3代陶瓷星型旋转阀，目前有陶瓷星型旋转阀专利。

　　江苏守拙主要定制高端旋转阀：超级工程/重大项目/科研项目定制旋转阀。【电话/微信咨询：陈经理18068546632】

　　部分选用陶瓷旋转阀案例：

　　磷酸铁锂二期，辅料投料旋转阀：辅料密度：0.6g/cm³，1.材质：阀体304.内表面喷涂陶瓷、阀芯整体使用聚甲醛POM材质，配有气密封;2.电机：变频调节;3.配套气源电磁阀、气源软管。下料速度：2t/h。碳源1：0.8g/cm³，碳源2：0.45g/cm³，碳源3：0.5g/cm³，材质阀体304.内表面喷涂陶瓷、阀芯整体使用聚甲醛POM材质，配有气密封;电机：变频调节;配套气源电磁阀、气源软管。下料速度：4t/h。

　　输送物料锂电磷酸铁锂，温度130℃左右;输送量 19.2m³/h，电机功率:1.5Kw，旋转阀尺寸:DN300.H400mm,16L/转，40转/分钟，材质304不锈钢，8叶片转子、内腔陶瓷阀芯，M12*8法兰孔连接，配备变频电机。

　　出口用，输送物料三元正极，要求旋转阀支持快拆清理，全面禁铜锌，物料接触陶瓷材质。阀门对密封性要求极高，粉尘泄漏量不大于0.01mg/m³，产能2~3t/h。

　　DN200陶瓷星型旋转阀，主体材质为SUS304.阀体及叶片表面冷喷涂陶瓷0.3m;两边端盖板表面冷喷涂陶瓷0.3mm;进出口为HG/T20592 PN10标准DN200平面法兰;配变频减速电机，功率约0.75kw，能效等级IE4.防护等级IP55.绝缘等级F，脂润滑:轴封方式为盘根+气密封，轴承材质为SUS304;物料接触及裸露部分禁铜铁锌。

　　物料：磷酸铁锂/石墨类，物料堆积比重0.3~1.2g/㎝³，法兰连接DN200.流量要求：≥3t/h，材质SUS304内衬陶瓷，设备要求禁铜禁锌，卸料阀(关风器)高度≤300mm，工况：上端常压，下端负压，防爆ExdllBT4.

　　物料：多晶硅粉，粉体，带细小颗粒，DN100.容积0.6L/转，工作温度60-100℃，物料粒度：20-300μm，物料处理量400-500Kg，输送压力≥0.5Mpa，回转阀填充系数0.6-0.7.回转阀转速29R/min，端盖材质304.转子材质304.外壳材质304(内衬陶瓷)，端盖形式：外置轴承式端盖气密封，主轴密闭做成硬密封，电机功率1.5kw-380-50hz，齿轮减速机国茂GKAF-59-48.89.

　　稀土精深加工粉末：陶瓷星型卸料阀，卸料介质：粉末;尺寸DN150.电机功率0.75kw，转速33 r/min，阀座/阀瓣材质：陶瓷，输送量>30L/h。密封：具备良好的轴密封，不允许粉尘进入轴承，造成损坏，也污染物料。驱动方式：马达直连驱动，两端面法兰距离：<310mm。

　　物料：氧化铝粉，气力输送系统配套不锈钢旋转阀内衬陶瓷，要求耐磨密封锁气，DN300.一小时卸料量不小于8吨，密度1.2~1.3.

　　物料：锂电粉料，陶瓷星型给料阀，微正压状态使用，口径DN300.叶轮与内壁单边间隙30丝，叶轮和内壁是陶瓷。

　　锂盐生产线，规格：600*600; 能力：130m³/h(变频)物料温度：≤100 ℃，阀体耐热，阀体材料：不锈钢+内衬陶瓷，介质：细焙料(Li2O、Al2O3、SiO2)，电机品牌：皖南电机、卧龙电气电机。

　　化工厂用，物料类似食盐结晶颗粒，DN200出料口，防爆电机，YBFBx5(Ex db ⅢC T5 Gb)防爆等级，外304不锈钢，与物料接触内衬陶瓷。

       《扫二维码-添加 陈经理 微信-咨询陶瓷旋转阀》

　　Rare earth deep-processing powder: ceramic star-shaped discharge valve, discharge medium: powder; size DN150. motor power 0.75kw, speed 33 r/min, valve seat/disc material: ceramic, conveying capacity >30L/h. Sealing: good shaft sealing, no dust allowed to enter the bearing, causing damage and contaminating the material. Drive mode: direct motor drive, distance between the two end flanges: <310mm.

　　Materials: Alumina powder, stainless steel rotary valve with ceramic lining for pneumatic conveying system, requiring wear-resistant sealing and air locking, DN300. with an unloading capacity of not less than 8 tons per hour, and a density of 1.2~1.3.

　　Materials: lithium battery powder, ceramic star-shaped feeding valve, used under micro-positive pressure, with a diameter of DN300. a single-sided clearance of 30 threads between the impeller and the inner wall, and both the impeller and the inner wall are made of ceramic.

　　Lithium salt production line, specifications: 600*600; capacity: 130m³/h (variable frequency); material temperature: ≤100 ℃, valve body heat-resistant; valve body material: stainless steel + ceramic lining; medium: fine calcine (Li2O, Al2O3. SiO2); motor brands: Wannan Electric Motor, Wolong Electric Motor.

　　For use in chemical plants, the material resembles salt crystal particles. It features a DN200 discharge outlet, an explosion-proof motor, and an explosion-proof rating of YBFBx5 (Ex db ⅢC T5 Gb). The exterior is made of 304 stainless steel, while the interior lining that comes into contact with the material is made of ceramic.
